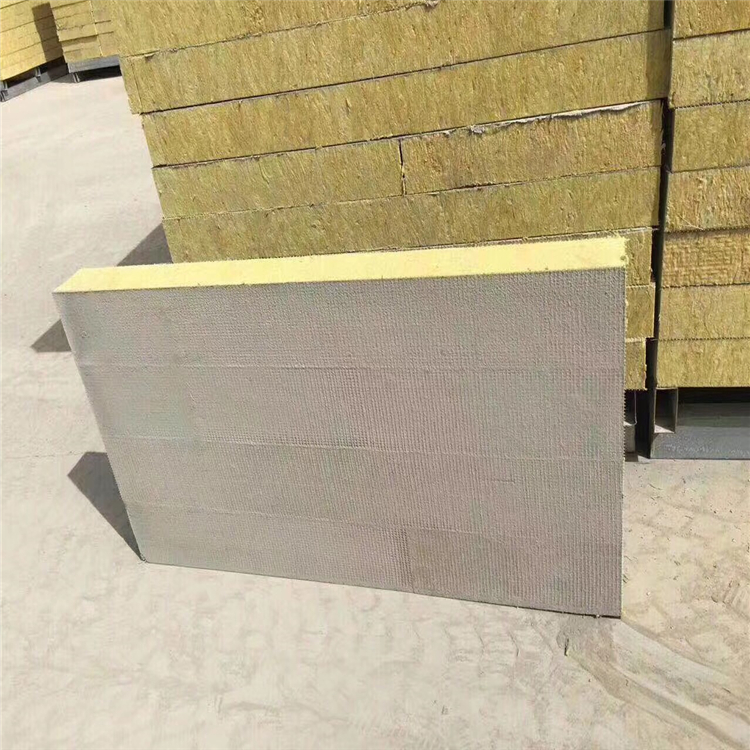

優(yōu)越的防火性能：
　　巖棉復(fù)合板采用的材料均為A級(jí)不燃材料。水泥纖維板判定指標(biāo)(A級(jí))爐內(nèi)平均溫度≤50℃;持續(xù)燃燒時(shí)間≤20s;質(zhì)量損失≤50%.本產(chǎn)品指標(biāo)分別是爐內(nèi)平均溫度=19℃;持續(xù)燃燒時(shí)間=0s;質(zhì)量損失=13%。巖棉的燃燒性能檢測(cè)結(jié)果A級(jí)不燃材料。
保溫性能：
　　巖棉復(fù)合板中的是采用優(yōu)質(zhì)巖棉復(fù)合而成的。標(biāo)準(zhǔn)要求導(dǎo)熱系數(shù)W/(m，K)≤0.044 ;憎水率≥98.0%;吸水率≤5%;熱荷重收縮度≥600℃ ,本產(chǎn)品導(dǎo)熱系數(shù)W/(m，K)=0.043;憎水率=98.30%;吸水率=3.6%;熱荷重收縮度=660℃。
　　優(yōu)越的耐侯性能和抗沖擊性能：
　　巖棉復(fù)合板中的飾面板是采用高強(qiáng)耐侯的水泥纖維板作為防護(hù)層。標(biāo)準(zhǔn)密度g/cm31.4＜D≥1.7,檢測(cè)密度g/cm3=1.6;標(biāo)準(zhǔn)吸水率≤28%,檢測(cè)吸水率21%;標(biāo)準(zhǔn)抗凍性無(wú)破裂無(wú)分層,檢測(cè)抗凍性無(wú)破裂無(wú)分層;標(biāo)準(zhǔn)耐濕率≤0.23%,檢測(cè)耐濕率=0.13%;標(biāo)準(zhǔn)抗折強(qiáng)度氣干≥18MPa飽水≥14MPa,檢測(cè)抗折強(qiáng)度氣干=19MPa飽水=15MPa;標(biāo)準(zhǔn)抗沖擊強(qiáng)度≥2.0KJ/m2,檢測(cè)抗沖擊強(qiáng)度=4.0KJ/m2
　　干掛安裝方便快捷、工期短降低工程造價(jià)：
　　巖棉復(fù)合板在實(shí)際施工過(guò)程中,由于采用特殊安裝鏈接件連接,不受施工溫度的影響,所以既縮短工期也降低了造價(jià)。
　　外裝飾面可有多種選擇：
　　巖棉復(fù)合板外飾面層可有多種選擇，如：氟碳漆、真石漆、各種涂料、金屬板、仿石材、瓷磚等。
安裝步驟
　　1、按巖棉復(fù)合板尺寸在墻上用6鋼膨脹螺栓錨卡件（復(fù)合板橫向布置時(shí)，每塊板兩塊卡件，復(fù)合板豎向布置時(shí)，板上下左右各一個(gè)卡件）；
　　2、用粘接砂漿粘接巖棉復(fù)合板，條形點(diǎn)粘；抹3～5厚抗裂砂漿，內(nèi)壓一層玻纖網(wǎng)格布，以確保牢固可靠。固定件個(gè)數(shù)按設(shè)計(jì)說(shuō)明要求設(shè)置。
　　3、抹底層聚合物砂漿：
　　（1）、聚合物砂漿的配制同專(zhuān)用粘結(jié)劑。
　?。?/span>2）、將配制好的聚合物砂漿均勻地涂抹在巖棉板上，厚度為2mm。
　　4、壓入網(wǎng)格布：
　?。?/span>1）、網(wǎng)格布應(yīng)按工作面的長(zhǎng)度要求剪裁，并應(yīng)留出搭接寬度。網(wǎng)格布的裁剪應(yīng)順經(jīng)緯向進(jìn)行。
　?。?/span>2）、在門(mén)窗等洞口四周網(wǎng)格布翻包，四角均應(yīng)附加一層網(wǎng)格布加強(qiáng)，整幅網(wǎng)格布應(yīng)在洞口周邊翻 包及附加網(wǎng)格布之上。
　?。?/span>3）、在洞口及網(wǎng)格布翻包部位的巖棉板正面和側(cè)面，均涂抹聚合物砂漿（只允許此處的巖棉板端邊抹聚合物砂漿）。將預(yù)先甩出的網(wǎng)格布沿板厚翻轉(zhuǎn)，并壓入聚合物砂漿中。
